Pekala millet - bir kez daha teknoloji zamanı! Fantom gücünü duymuş ve hatta düzenli olarak kullanıyor olabilirsiniz. Ama ne olduğunu ve nasıl çalıştığını biliyor musunuz?

Bu makalede hayaletle ilgili her şeye bakacağız. Okumayı bitirdiğinizde, bir dahaki sefere barda zorlu mikrofon sohbeti başladığında kendinizi tutabileceksiniz.

Fantom Güç Tam Olarak Nedir?

Özetle, fantom güç, içindeki aktif devreye güç sağlamak için mikrofonlara gönderilen bir doğru akım (DC) sinyalidir.

Dünya çapında fantom güç için kabul edilen standart 11 - 52 volt dc olsa da, çoğu stüdyo mikrofonu 48V ile çalışır.

Gizli olduğu için fantom güç olarak adlandırılır - akım mikrofon girişinden bir XLR kablosu boyunca gönderilir.

Tüm Mikrofonların Fantom Gücüne İhtiyacı Var mı?

Tüm mikrofonlar aynı şekilde çalışmaz; bazıları pasif, bazıları aktiftir ve fantom gücüne ihtiyaç duyanlar aktif mikrofonlardır.

Kondenser mikrofonların fantom güç gerektirdiği, dinamik mikrofonların ise gerektirmediği genel kuralını duymuş olabilirsiniz. Çoğunlukla durum böyledir, ancak kuralın istisnaları vardır; bazı kondansatör mikrofonların fantom güce ihtiyacı yoktur ve bazı dinamik mikrofonların vardır. Bu konuya daha sonra değineceğiz.

Fantom Güç Mikrofonlara Zarar Verebilir mi?

Modern dinamik mikrofonların çoğu, çalışmak için ihtiyaç duymasalar bile fantom gücü kabul edecek şekilde tasarlanmıştır. Bu nedenle, tüm mikrofon girişlerine evrensel olarak fantom gücü sağlayan bir konsol veya arabirimde dinamik ve kondansatör mikrofonların bir karışımını kullanmak (genellikle) güvenli kabul edilir.

Öte yandan, aktif bir şerit mikrofon fantom güç gerektirir, ancak "çalışırken takarsanız" (fantom güç açıkken mikrofon girişine bağlarsanız) zarar görebilir.

Bir yama bölmesinde TRS bağlantıları kullanıyorsanız, bağlantıları değiştirirken herhangi bir mikrofona da zarar verebilirsiniz. TRS kablo üzerindeki bağlantılar sıralı olarak tasarlandığından, kabloyu takarken veya çıkarırken elektriksel kısa devre meydana gelir. Eğer fantom güç açıksa bu durum mikrofon koleksiyonunuza zarar verebilir.

Tüm bunlar oldukça bilimseldir, bu nedenle hazmetmesi biraz zorsa, herhangi bir mikrofonu takıp çıkarmadan önce fantom güç kaynağını kapatmak iyi bir güvenlik önlemidir.

Fantom Güç Diğer Ekipmanlara Zarar Verebilir mi?

Fantom gücü yalnızca mikrofon sinyali üzerinden yönlendirildiğinden, DC akımı arayüzünüze veya konsolunuza bağlı başka hiçbir şeyi etkilemeyecektir. Kablosuz mikrofon alıcıları dengelidir ve DC voltajını güvenle kaldırabilir.

Ancak XLR kabloları bağlarken veya çıkarırken fantom gücünü açık bırakmak, zaman içinde hoparlörlerinize veya kulaklıklarınıza zarar verebilecek tıklama veya patlamalara neden olabilir. Bu nedenle mikrofonlarınızı takarken veya çıkarırken fantom gücünü devre dışı bırakmak genellikle iyi bir fikirdir.

Fantom Güç Bana Zarar Verebilir mi?

DC gücüne karşı özellikle hassas değilseniz, yanıt hayırdır.

Fantom Gücü Nasıl Gönderirsiniz

Fantom güç kaynaklarının üç ana kaynağı vardır:

• Ses arayüzleri
• Miksaj konsolları
• Mikrofon Preamplifikatörleri

Ses arayüzleri

Çoğu ses arabirimi fantom gücünü açma veya kapatma seçeneğiyle birlikte gelir. Bu, arayüzün ön veya arka panelinde bulunan bir anahtar veya düğme olabilir. Bu genellikle tüm mikrofon girişlerine güç gönderir ve kanallar ayrı ayrı izole edilemez.

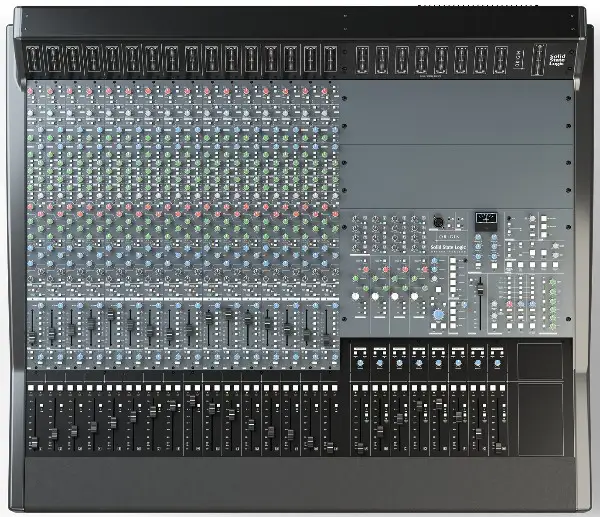

Miksaj konsolları

Daha küçük mikserlerde tüm kanallara fantom güç sağlamak için tek bir düğme de olabilir

Daha büyük miks konsollarında, her kanalın özel bir fantom güç düğmesine sahip olduğunu ve hangi mikrofonların bundan yararlanacağını seçmenize izin verdiğini göreceksiniz.

Mikrofon preamplifikatörleri

Mikrofon preamfileri ayrıca özel fantom güç anahtarlarına da sahip olacaktır. Ne kadar süslü olduğuna bağlı olarak, her kanal üzerinde ayrı bir kontrole sahip olabilir veya 'hepsini yönetmek için tek bir düğme' fantom güç seçeneğine sahip olabilirsiniz.

Halledildi, değil mi?

Her zaman değil. Bazı düşük kaliteli modellerde fantom güç tarafından sağlanan voltaj yeterli olmayabilir ve gereken 48V'tan daha azını sağlayabilir. Bazı kondansatörlü mikrofonlar daha az voltajla çalışabilirken, diğerleri mikrofondaki aktif elektroniği çalıştırmak için tam 48V'a ihtiyaç duyar.

Harici güç kaynağını girin.

‍

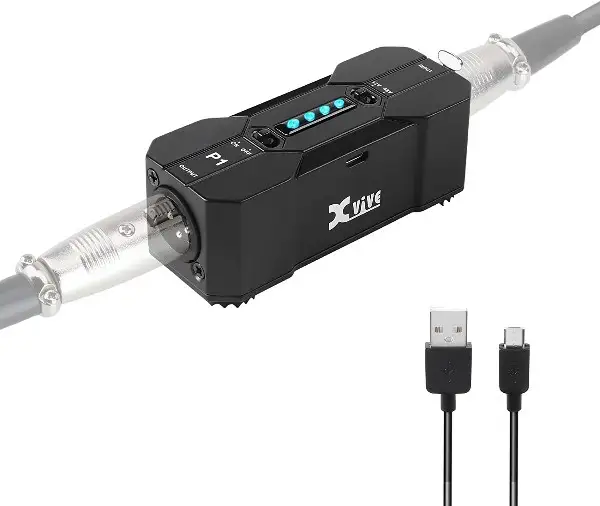

Arabiriminiz gerekli voltajı vermiyorsa, aktif devrenizi çalıştıracak elektrik gücünü elde etmek için her zaman harici bir güç kaynağı kullanabilirsiniz. Shazzam!

Bu muammaya ek olarak, bazı mikrofonların düzgün çalışması için 48V'tan daha fazlasına ihtiyacı vardır - örneğin hemen hemen tüm tüplü mikrofonlar. Bu gibi durumlarda, genellikle mikrofonun kendisiyle birlikte gönderilen harici bir fantom güç kaynağına ihtiyacınız olacaktır.

Derin bir nefes alın, çünkü işler birazdan teknik bir hal alacak...

Süper-Nerdy Teknik Şeyler

Bu bölümün amacı, fantom gücün nasıl çalıştığını ve neden buna ihtiyaç duyduğumuzu ayrıntılı bir şekilde anlamanızı sağlamaktır.

Öncelikle, kondansatörlü mikrofonlarda sesin nasıl yakalandığına bir göz atalım.

Kondenser Mikrofonlar Neden Fantom Güce İhtiyaç Duyar?

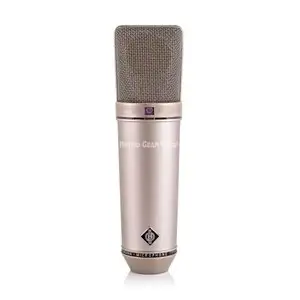

Kondansatörlü mikrofonlar 'değişken kapasitans' denilen şeyle çalışır. Değişken kapasitör, mekanik ya da elektronik olarak tekrar tekrar değiştirilebilen kapasitördür. Kondansatörlü mikrofonlarda fiziksel ses dalgalarını ses sinyallerine dönüştüren şey budur.

Bir kondansatör mikrofonun dönüştürücü elemanı - kapasitör - bir diyafram ve sabit bir plakadan oluşur. Ses dalgaları diyaframa çarparak titreşmesine neden olur ve diyafram ile sabit plaka (arka plaka olarak da bilinir) arasındaki mesafeyi değiştirir. Mesafedeki bu değişiklik, ikisi arasında muhafaza edilen voltajda bir değişiklik yaratır ve bu, dengeli XLR kablonuzdan aşağı gönderilen ve diğer uçta muhteşem bir ses sinyaline dönüşen elektrik sinyalidir.

Fantom güç, kondansatöre güç sağlamanın yanı sıra kondansatörlü mikrofonun içindeki ufacık bir preamp'a da güç sağlar. Bu preamp, sinyal mikrofonu terk etmeden önce kapasitörden gelen küçük elektriksel değişiklikleri büyütmek için kullanılır.

Kondenser mikrofonların genellikle dinamik mikrofonlardan daha hassas olduğunu zaten biliyor olabilirsiniz. Onları sese karşı bu kadar keskin yapan kondansatördür ve fantom güç kaynağı olmadan bisiklete binmiş bir balık kadar kullanışlıdır.

Fantom Güç Nasıl Çalışır?

Standart fantom gücü genellikle 48 volt dc'dir (doğru akım). Bu genellikle bir mikser veya arabirim tarafından sağlanır ve dengeli ses kabloları aracılığıyla gönderilir.

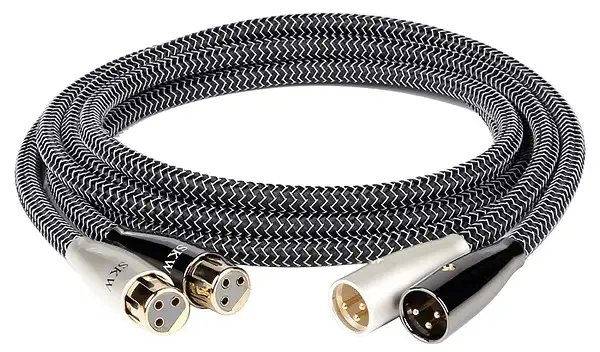

Dengeli bir XLR kablosunda, 48 volt 2 ve 3 numaralı pimlerden (pozitif ve negatif ses sesi) gönderilir ve aynı zamanda toprak pimi olan dönüş pimi 1'e referans verilir.

Dengeli bir TRS ses kablosunda 48V, kılıfa göre uç ve halka üzerinden gönderilir.

Voltaj dengeli bir ses kablosu üzerinden gönderildiği için ses sinyaline müdahale etmez.

Voltaj mikrofona ulaştığında, aktif elektroniğe güç sağlamak için gitmesi gereken yere gönderilir.

Fantom beslemeli olmayan dengeli mikrofonlar - örneğin dinamik bir mikrofon - bu voltajı göz ardı edecek şekilde tasarlanmıştır ve XLR kablosu üzerinden 48 volt gönderilirse genellikle zarar görmez.

Ancak ribbon mikrofonlar gibi dengelenmemiş mikrofonlarınız varsa, kutularından çıktıklarında fantom gücünden bahsetmeyin bile.

Tamam, güzel. Peki Hangi Mikrofonlar Aslında Fantom Gücüne İhtiyaç Duyar?

Artık aktif mikrofonların işlerini yapabilmeleri için güce ihtiyaç duyduklarını biliyorsunuz, ancak bu kategorideki çoğu mikrofon fantom güç kullansa da hepsinin kullanmadığını söyleyeceğim.

Ama bunu kısa ve tatlı tutalım. Aşağıdaki mikrofon türlerinin çalışması için fantom güç kaynağı gerekir:

• Gerçek kondansatörlü mikrofonlar
• Elektret FET kondansatörlü mikrofonlar
• Aktif FET ribbon dinamik mikrofonlar

Ve aşağıdaki mikrofonların fantom güce ihtiyacı yoktur:

• Hareketli bobinli dinamik mikrofonlar
• Pasif şerit dinamik mikrofonlar
• DC-biased elektret minyatür mikrofonlar
• Tüp mikrofonlar

Kafa karıştırıcı, değil mi?

Yapılacak en ihtiyatlı şey, mikrofonunuzun fantom gücüne ihtiyacı olup olmadığını ve daha da önemlisi bunu kaldırıp kaldıramayacağını görmek için RTFM yapmaktır.

Tüm Mikrofonlar 48V Fantom Güç Kullanır mı?

Fantom güç için evrensel standart 11-52 volt DC olmasına rağmen, çoğu stüdyo mikrofonu 48 volt ile çalışır, bu nedenle ses arabiriminizdeki +48 düğmesi. Ancak farklı mikrofonların çalışması için bazen bundan daha fazlasına veya daha azına ihtiyaç duyulur.

Bir kondansatör mikrofonun 48V'tan daha az fantom güce ihtiyaç duyduğu durumlarda, sadece ihtiyacı olanı alır ve kalan voltları tam olarak anlamadığım bir mühendislik sihriyle atar.

Mikrofonlar 48V'tan daha fazla fantom güce ihtiyaç duyduklarında harici bir kaynağa ihtiyaç duyarlar. Bu normalde mikrofonun kendisiyle birlikte dağıtılır, dolayısıyla endişelenmeniz gereken bir şey değildir. Tabii ki kaybetmediğiniz sürece.

Yine, şüpheniz varsa, mikrofonunuzun çalışması için kaç volta ihtiyaç duyduğuna ilişkin üreticinin talimatlarını okuyun.

Diğer Güç Kaynakları

Bazen insanlar hayalet güçten bahsederken aslında aşağıdaki güç kaynaklarından birini kastederler. Bunları karıştırmayın; hepsi yalan.

Akü

Fantom güç, mikrofonlar için tek voltaj kaynağı değildir. Piyasadaki bazı kondansatörlü mikrofon modelleri, içindeki devreye güç sağlamak için pil kullanır. Korozyonu ve mikrofonun iç işleyişinin zarar görmesini önlemek için kullanılmadığında pilleri çıkarmak her zaman iyi bir fikirdir.

Takılabilir Güç

Takılabilir güç (PiP), taşınabilir kayıt cihazları ve bilgisayar ses kartları gibi bazı tüketici sınıfı ekipmanlarda bulunan düşük akımlı bir beslemedir. Bu dengesiz, düşük voltajlı bir arayüzdür ve bu nedenle fantom güçten çok farklıdır. PiP için tasarlanmış bir mikrofonla asla 48V fantom güç kullanmayın.

DC Bias Gerilimi

Fantom güç terimi bazen havacılık mikrofonlarına güç veren küçük elektrik akımını tanımlamak için kullanılır. Teknik olarak 'fantom' olsa da (görülemez), çok daha düşük bir akımla çalışır - 1,5-9 volt. Ses mühendisliği durumlarında genellikle minyatür lav mikrofonları gibi mikrofonlara güç sağlamak için kullanılır.

Fantom Güç İçin Diğer Kullanımlar

Madem derinlere iniyoruz, fantom güç sadece mikrofonlarda değil, başka alanlarda da kullanılır. Bunlar şunları içerir:

• Aktif antenler
• Düşük gürültülü blok aşağı dönüştürücüler (uydu antenlerinde sinyali alıp dönüştüren zımbırtı)
• Ethernet üzerinden güç kabloları

Fantom Gücün Kısa Tarihi

Fantom güçlendirme ilk olarak 20. yüzyılın başlarında bakır tele dayalı sabit telefon sistemlerinde kullanıldı. Sabit hatların ne kadar uzun süre kullanılacağı ayrı bir tartışma konusu olsa da, bugün hala bu kapasitede kullanılmaktadır.

Tüplü mikrofonlar 20'li yıllarda (yani 1920'lerde) piyasaya çıktı, ardından 40'lı yıllarda Bell Labs tarafından transistörler şeklinde bir atılım yapıldı.

Bu da 1964 yılında piyasada bulunan ilk fantom beslemeli mikrofon olan Schoeps Model CMT20'nin piyasaya sürülmesine yol açtı. Ancak o günlerde bu tür mikrofonlar, mikrofonun kendisine yakın bir yere yerleştirilmesi gereken hantal harici güç kaynakları ile birlikte geliyordu.

Norveçli arzuları ve Alman zekasının birleşimi, bugün fantom güç olarak bildiğimiz şeyin geliştirilmesine yol açtı. Norveçli yayın kuruluşu NRK, acil durum aydınlatması için stüdyolarında zaten 48 voltluk bir güç kaynağı bulunduğundan, ayrı bir güç kaynağına ihtiyaç duymayan fantom güç mikrofonları talep etmişti.

Neumann bu görevi üstlendi ve NRK stüdyolarında zaten mevcut olan 48 volt DC güçle çalışacak bir mikrofon geliştirdi.

Bu, kondansatörlü mikrofonlara bir ses kablosu aracılığıyla güç sağlayan ilk yöntemdi ve böylece günümüzün fantom beslemeli mikrofonu doğmuş oldu.

Sonuç

İşte fantom güç hakkında bilmeniz gereken her şey ve bazı ekstra bilgiler.

Fantom güç kullanıp kullanmadığına bakılmaksızın, iş için doğru mikrofonu seçmek önemlidir. Sizin için hangisinin doğru olduğunu bulmanıza yardımcı olması için mikrofon türleri hakkındaki makalemize göz atın.

Şimdi gidin ve bu sesleri yakalayın!
