Pravděpodobně jste už někdy slyšeli někoho mluvit o tom, jak "regálovat" basové frekvence nebo si hrát s "regálovými filtry" na ekvalizéru. Ale co přesně je shelf filtr, a konkrétněji, co je to low shelf EQ?

Představte si regálový filtr jako regulátor hlasitosti, který ovlivňuje vše pod (nebo nad) určitým frekvenčním bodem. Z definice je to docela jednoduché! Zatímco nízký shelf se stará o všechny basové frekvence, jeho příbuzný, vysoký shelf, se stará o vysoké frekvence.

Kdysi byly mnohé mixážní pulty vybaveny speciálními regálovými ekvalizéry. Jednalo se o jednoduché tónové regulátory, něco jako knoflíky basů a výšek, které najdete na autorádiu nebo domácím hi-fi systému.

V dnešní době většina z nás používá v DAW parametrické ekvalizéry a téměř všechny jsou vybaveny integrovanými filtry pro nízké a vysoké frekvence. Jsou to ty malé sklony na obou koncích křivky EQ. Ve skutečnosti jste je možná používali, aniž byste věděli, jak se jmenují!

V tomto článku se zaměříme zejména na nízkofrekvenční ekvalizér a pomůžeme vám pochopit, co to je a proč je užitečný ve srovnání s nízkofrekvenčními nebo vysokofrekvenčními filtry. Ukážu vám, jak přesně funguje, kdy ho použít, a některé z mých oblíbených triků, které jsem za posledních deset let mixování pochytil.

Filtry s nízkými a vysokými policemi

Začněme tím, že si rozebereme hlavní rozdíly mezi nízkými a vysokými filtry. Jedná se v podstatě o dvě strany jedné mince, z nichž každá pracuje na opačných koncích frekvenčního spektra.

Na úvod bych rád poznamenal, že naše uši jsou schopny zachytit pouze zvuky o frekvenci přibližně 20 Hz až 20 kHz. Proto se většina ekvalizérů zaměřuje na tento rozsah. V jistém smyslu nemá smysl zpracovávat frekvence, které neslyšíme! Tento cílený přístup také šetří drahocenný prostor pro hlavu v mixu, udržuje zvukové soubory menší a pomáhá zachovat jasné stereofonní zobrazení.

Nízkofrekvenční filtr je jako regulátor hlasitosti pro basové frekvence. Když nastavíte mezní bod (řekněme 200 Hz), filtr zesílí nebo utlumí vše pod touto frekvencí. Na rozdíl od nízkofrekvenčního filtru však nebrzdí na 200 Hz. Místo toho vytvoří plynulý sklon, který postupně stoupá nebo klesá, dokud nedosáhne cílové frekvence, a pak se vyrovná jako polička (odtud název!).

Podívejme se na několik příkladů:

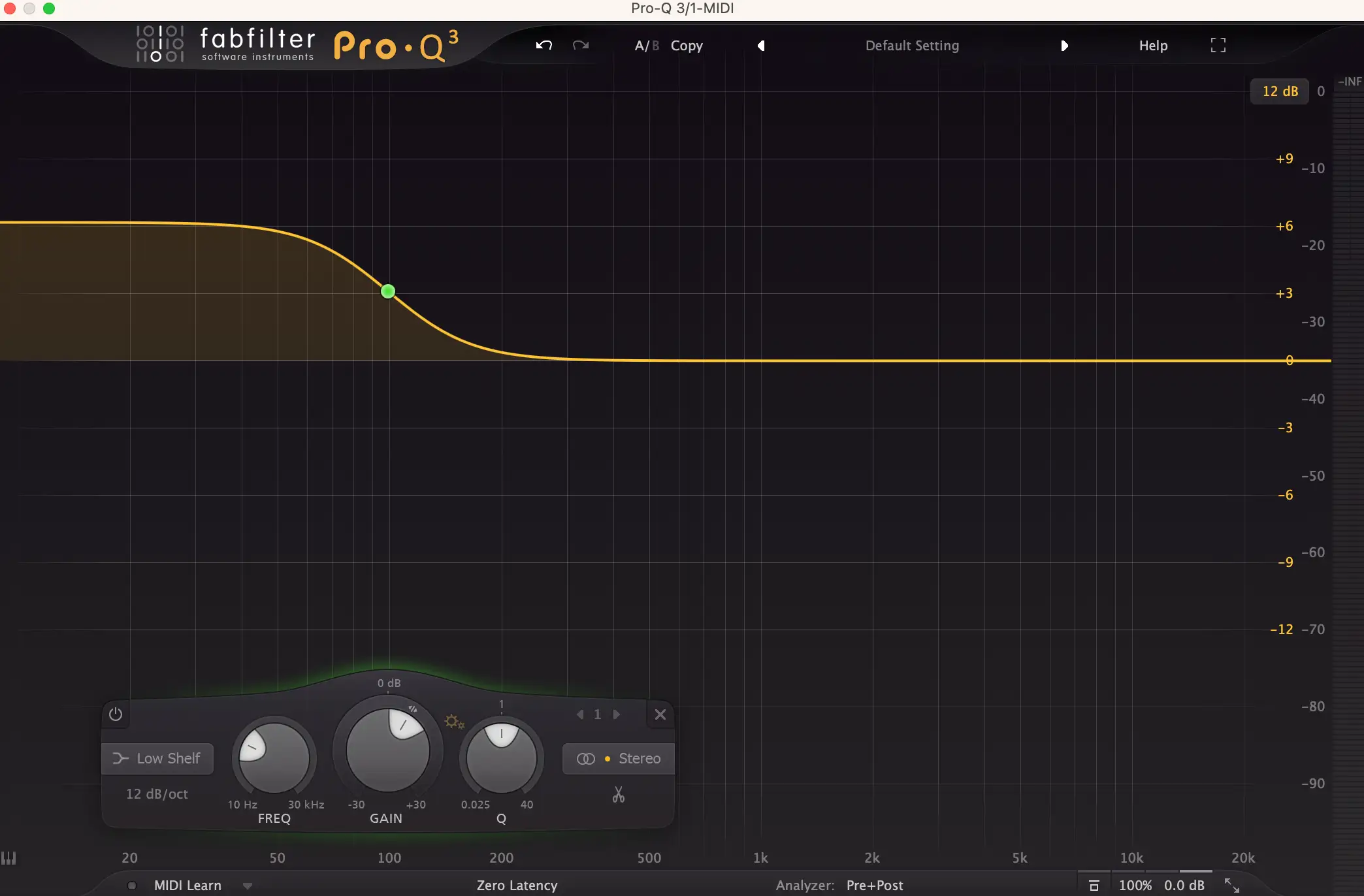

Zde je zesílení nízkých frekvencí - vidíte, jak plynule se zvyšují nízké frekvence?

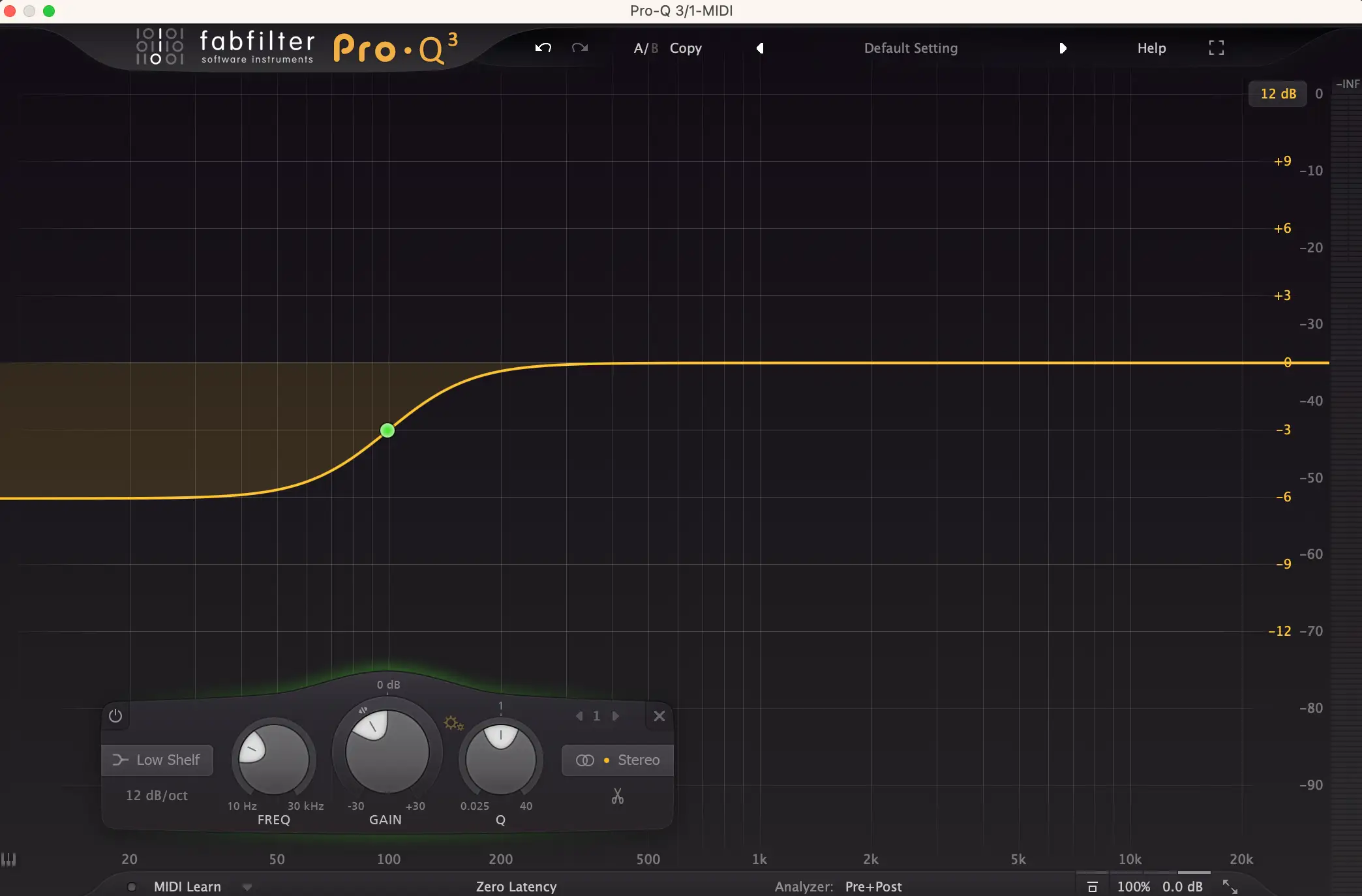

A zde je střih EQ pro nízké frekvence - všimněte si, jak jemně snižuje tytéž frekvence.

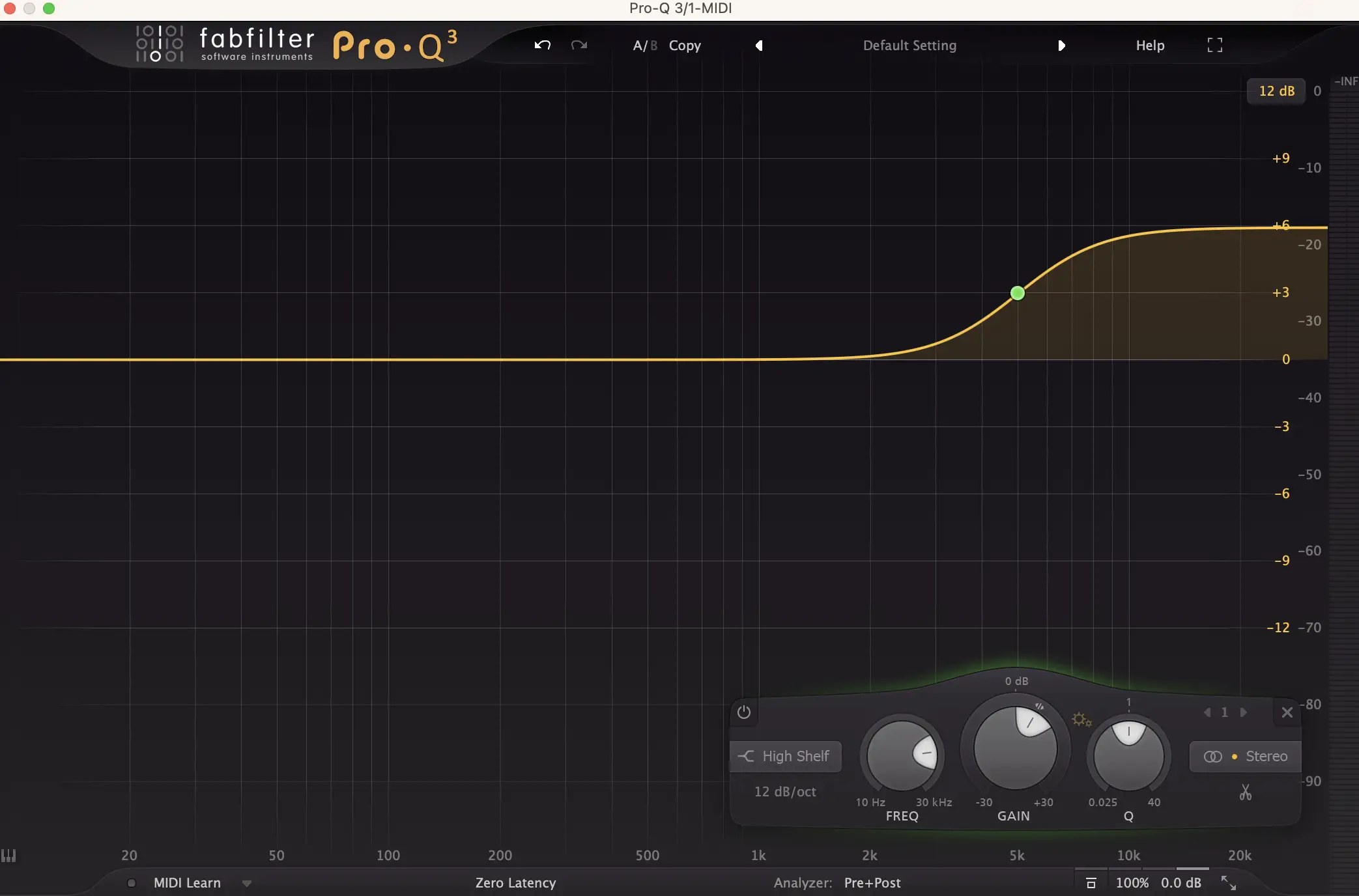

Nyní se podívejte na posílení na vysokém regálu. Dělá to samé, jen na opačném konci!

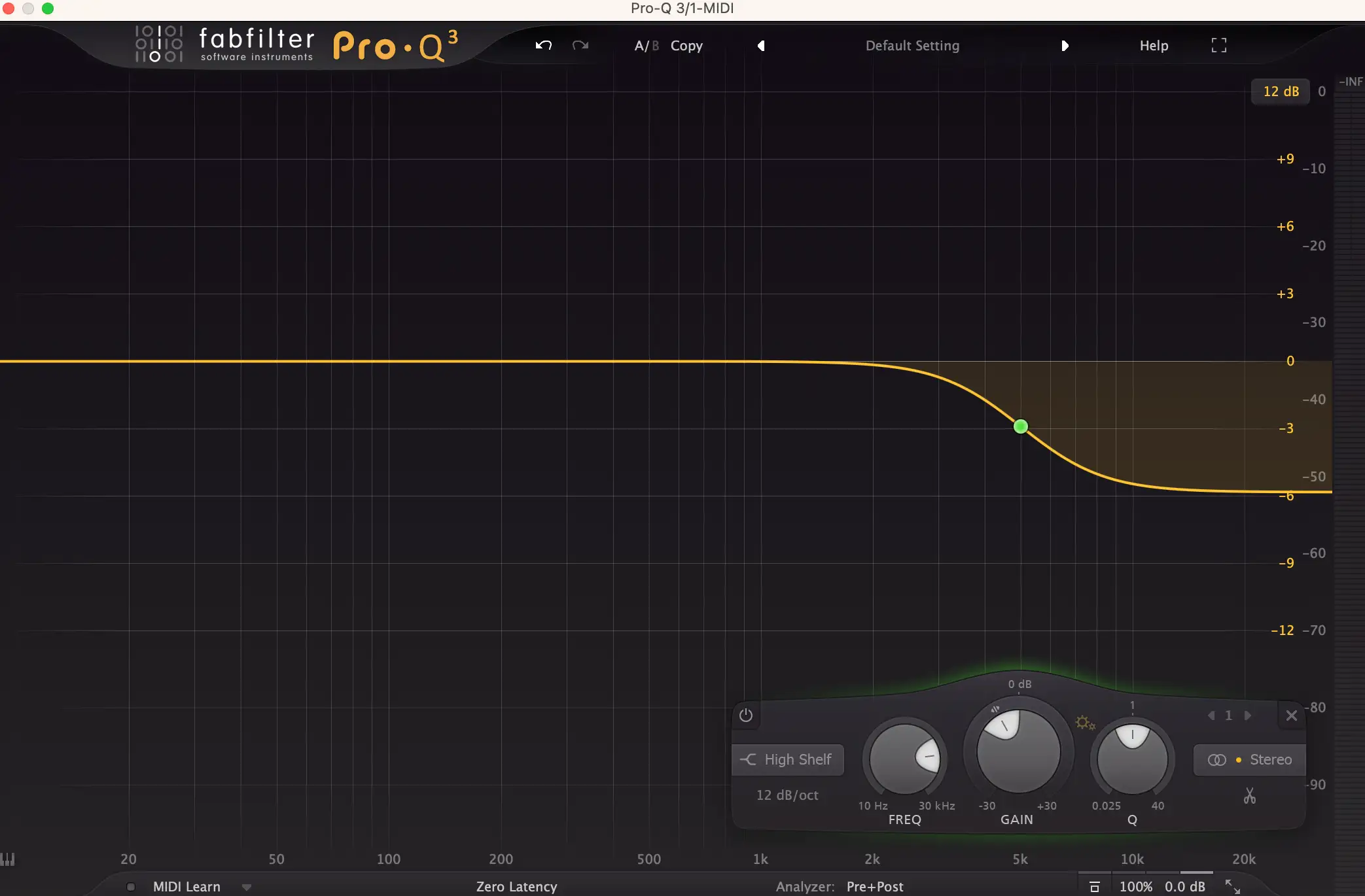

A nakonec tu máme řez na vysoké polici. Vypadá to dost povědomě, že?

Jak vidíte, nízké a vysoké filtry jsou v podstatě zrcadlovými obrazy jeden druhého. Oba vytvářejí efekt plynulého sklonu a plošiny. Jeden pracuje pouze na nízkém konci, zatímco druhý se stará o výšky. Je to jako mít dva různé knoflíky hlasitosti, jeden pro basy a druhý pro výšky.

Nyní, když jsme si osvojili základy, se zaměříme na filtry s nízkou úrovní a naučíme se je používat v mixech.

Co je to filtr s nízkým obsahem?

Nyní, když už víte, k čemu slouží filtr s nízkým obsahem, přejděme k tomu, jak vlastně funguje. Bude to co nejjednodušší!

Pamatujete si, jak jsme říkali, že filtr pro nízké frekvence mění hlasitost nízkých frekvencí? Je v tom trochu víc než jen otáčení knoflíkem. Když použijete filtr low-shelf, říkáte ekvalizéru dvě důležité věci:

• Nejprve nastavíte "mezní frekvenci" - od této hodnoty se začne projevovat účinek shelving filtru. Řekněme, že zvolíte 200 Hz. V podstatě tím říkáte: "Hej, ekvalizére, chci, abys změnil všechno pod tímto bodem."
• Za druhé se rozhodnete, jak moc chcete tyto frekvence zesílit nebo snížit. Možná chcete vše zesílit o 3 dB nebo snížit o 6 dB. Tím vytvoříte onen tvar podobný polici, o kterém jsme mluvili a který je na spodní straně plochý, jako police připevněná na stěně!

Zajímavé je, že přechod mezi původním zvukem a zesíleným/ořezaným zvukem není náhlý. Namísto ostré hrany se kolem mezní frekvence objevuje plynulý sklon. Čím je sklon mělčí, tím je přechod plynulejší a zvuk, který jím prochází, zní přirozeněji a muzikálněji než ostře a uměle.

Low Shelf Boost vs. Low Shelf Cut

Rozebereme si dva způsoby použití filtru s nízkou úrovní police. Slibuji, že to bude dávat smysl, i když některé části zní zpočátku trochu technicky!

Když použijete zesílení nízkých frekvencí, zvýšíte hlasitost nízkých frekvencí. To vyžaduje další zesílení (nebo zvýšení hlasitosti) od vašeho ekvalizéru. Představte si, že v autě na stereofonním systému zvýšíte knoflík basů. V podstatě přidáváte více energie do nízkých frekvencí.

Na druhou stranu, nízkofrekvenční střih sníží vaše nízké frekvence. Ačkoli z technického hlediska nepotřebují cut extra zesílení, většina ekvalizérů k tomu stále používá něco, čemu se říká op-ampéry. Ale technickými záležitostmi se příliš nezabývejte. Důležité je, že jak boost, tak cut vám poskytnou pěkný, hladký tvar shelfu, o kterém jsme mluvili dříve.

Zesílení nízkofrekvenčního ekvalizéru vypadá podobně jako filtr dolní propusti, ale s jedním velkým rozdílem. Místo toho, aby se signál donekonečna převaloval jako u dolnopropustného filtru, zesilovač low-shelf zesiluje nízké pásmo a za mezní frekvencí se vyrovnává.

Pokud budeme trochu šprti a budeme ignorovat fázi (nebo se na to podíváme pomocí lineárního fázového ekvalizéru), můžete si představit zesílení nízkých frekvencí jako smíchání dvou signálů dohromady: vašeho původního zvuku a téhož zvuku s dolnopropustným filtrem.

V případě nízkofrekvenčních střihů vypadají podobně jako vysokofrekvenční filtry, ale opět je zde zásadní rozdíl. U vysokofrekvenčního filtru se střih stále snižuje a snižuje. Ale u nízkopropustného filtru se řez zastaví v určitém bodě a vyrovná se, čímž vznikne náš regálový filtr.

Stejně jako v případě zesílení můžeme podobným způsobem uvažovat i o EQ pro nízké pásmo (opět bez ohledu na fázi). Představte si, že vezmete původní zvuk, přimícháte do něj nějakou jeho verzi s vysokofrekvenčními filtry a pak snížíte celkovou hlasitost tak, aby odpovídala úrovni původního signálu ve vysokých frekvencích.

Vím, že to může znít jako spousta technické hantýrky, ale nestresujte se, pokud nezachytíte všechny detaily. Hlavně si pamatujte, že nízkofrekvenční filtry vám umožňují plynulou a přirozeně znějící kontrolu nad nízkými frekvencemi, ať už je zesilujete, nebo zeslabujete.

Filtry s nízkým obsahem v dokonalém světě

V dokonalém světě by nízko položený ekvalizér fungoval jako vypínač světla. Zapnete ho a vše pod zvolenou frekvencí se okamžitě zesílí nebo zeslabí. Frekvenční graf by vypadal jako dokonalý regálový filtr s ostrým, čistým okrajem přímo v bodě ukončení. Žádné hladké svahy, jen pěkný, ostrý pravý úhel.

Takto však zvuk v reálném světě nefunguje. Je to jako snažit se nakreslit dokonale rovnou čáru v písku. Ať jste sebepečlivější, okraje budou vždy trochu rozmazané.

Dokonce i u dnešních digitálních ekvalizérů (které se dokáží velmi přiblížit dokonalému tvaru shelving filtru) se vždy objeví nějaká přechodová perioda. A víte co? To je vlastně dobře! Tyto plynulé přechody pomáhají vašim změnám EQ znít pro naše uši hudebněji a přirozeněji. Superostrá mezní hodnota by zněla uměle a mohla by ve vašem zvuku dokonce vytvářet nepříjemné artefakty.

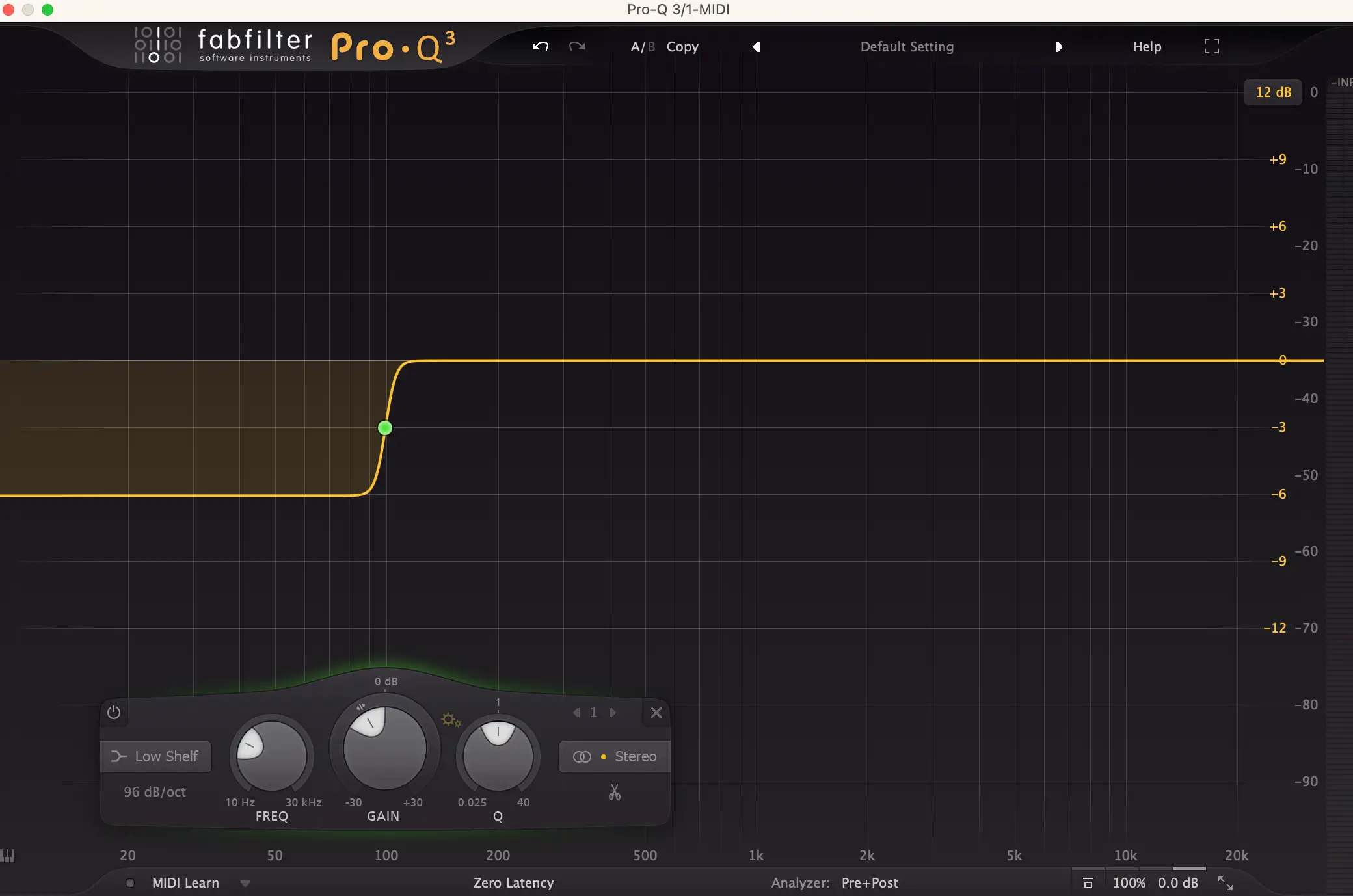

Pokud se podíváme na obrázek výše, který obsahuje sklon 96 dB/oktávu (nejstrmější sklon, který je u FabFilteru Pro-Q 3 k dispozici), máme stále sklon. Nejedná se o přímý pokles.

Důležité ovládací prvky ekvalizéru pro nízké police

Teď, když jsme si ujasnili, co jsou to low-shelf filtry a jak fungují, si řekneme něco o ovládacích prvcích, se kterými se při jejich používání setkáte.

Zisk

Začněme ovladačem Gain. Ten určuje, jak moc chcete zesílit nebo snížit nízké frekvence. Chcete více basů? Zvyšte zesílení. Chcete méně? Ztlumte ho.

Zesílení se měří v decibelech (dB) a funguje stejně jako knoflík hlasitosti na stereofonním systému. Pokud jej zvýšíte o +6 dB, zvýrazníte basy. Pokud jej snížíte o -6 dB, zkrotíte nízké frekvence, aby byl zvuk čistší nebo abyste vytvořili více prostoru pro jiné prvky v mixu.

Zatímco většina ekvalizérů poskytuje zesílení kolem +/- 15 dB, některé analogově modelované pluginy, jako například Pultec EQP-1A, mohou toto zesílení posunout ještě dále, až na +20 dB! Model Pro-Q 3 od společnosti FabFilter jde ještě o krok dál a nabízí zisk +/- 30 dB.

Frekvence

Dalším prvkem je ovladač frekvence, který je nejdůležitějším prvkem, pokud jde o to, kde se zapne regálový filtr. Nastavuje mezní bod pro váš shelving filtr a říká filtru, jakou frekvenci má začít ovlivňovat.

Pokud nastavíte frekvenci na 200 Hz, filtr začne upravovat vše pod touto hodnotou. Zvýšení nebo snížení této frekvence znamená, že ovlivníte subbasové a basové pásmo skladby, což má velký vliv na celkový tón.

Pokud posunete frekvenci níže, například na 50 Hz, ovlivníte opravdu nízký subbasový rozsah. Na druhou stranu, posunete-li frekvenci výše (řekněme na 300 Hz), ovlivníte basy a nižší středy.

Svah

Sklon je trochu jemnější ovládací prvek. Ovládá, jak strmý nebo mělký je přechod mezi frekvencemi, které zesilujete nebo snižujete, a frekvencemi, které nejsou ovlivněny.

Pokud nastavíte strmý sklon (přibližně 24 dB/oktávu nebo více), bude přechod od zesílených k nedotčeným frekvencím mnohem ostřejší, takže efekt bude prudší. To může v určitých situacích fungovat dobře, ale v jiných může znít příliš uměle.

Pokud se například snažíte opravit něco konkrétního, například vyříznout problematické nízké frekvence nebo odstranit dunění subbasů, může být strmý sklon užitečný. Pomůže vám rychle se zbavit této konkrétní frekvence, aniž byste ovlivnili příliš mnoho v jejím okolí.

V hudebnějších nebo tónových situacích, kdy se snažíte o hladký a přirozený zvuk (například když zesilujete basy, abyste skladbě dodali vřelost), však může strmý sklon znít uměle.

Menší sklon (např. 6 dB/oktávu) vytváří mírnější křivku, takže změna je přirozenější a plynulejší.

Faktor Q

A nakonec faktor Q. Ten určuje šířku frekvenčního rozsahu, který je filtrem ovlivňován.

Nižší Q znamená, že je ovlivněn širší rozsah frekvencí v okolí mezního bodu. Představte si to jako široký tah štětcem, který jemně ovlivňuje velkou část basového pásma. Vyšší Q naopak znamená, že se zaměřujete na mnohem užší pásmo. Je to jako přiblížit si konkrétní místo ve frekvenčním spektru a upravit jen jeho malou část.

Fázový posun v nízkoprofilových filtrech

Možná se ptáte: "Proč bych se měl zajímat o fázový posun?"

Spravedlivá otázka! I když fázový posun není něco, čeho bychom si vždy všimli přímo, hraje velkou roli v tom, jak váš mix působí.

Když používáte nízkofrekvenční ekvalizér, nejenže zvyšujete nebo snižujete hlasitost nízkých frekvencí, ale také jemně měníte časování těchto frekvencí. To může mít vliv na to, jak vše v mixu sedí dohromady, takže je důležité pochopit, co se děje v pozadí.

Fázový posun označuje způsob, jakým se při použití filtru upraví časování signálu. Filtr tedy ovlivňuje hlasitost nízkých frekvencí, ale také mění časování a způsobuje, že některé části zvuku přicházejí o něco dříve nebo později než předtím. Nemusí to být vždy patrné hned, ale může to změnit, jak se vše v mixu seřadí.

A teď to začne být zajímavé. Je známo, že vysokofrekvenční a dolnofrekvenční filtry způsobují fázový posun o 90º pro každou reaktivní součástku (jako jsou kondenzátory nebo cívky) ve filtru. To znamená, že pokaždé, když signál projde jednou z těchto složek, zpozdí se o čtvrt cyklu. To může dát zvuku určitý pocit "nesynchronnosti", zejména při extrémním použití těchto filtrů.

Filtry s nízkou hladinou však na fázový posun netlačí tak silně. Přestože stále přinášejí určitý fázový posun (což znamená, že stále mění časování signálu), nedosahují až úplného posunu 90º, který mohou způsobit hornopropustné a dolnopropustné filtry.

Místo toho je fázový posun mnohem jemnější.

Co to pro vás jako producenta nebo mixéra znamená?

To znamená, že při použití nízkofrekvenčního ekvalizéru ovlivníte jak hlasitost, tak časování nízkých frekvencí, ale změny budou méně dramatické a hudebnější než u jiných typů filtrů.

Kdy použít nízký regálový ekvalizér

Když už jsme se seznámili s nízkofrekvenčními ekvalizéry a jejich fungováním, pojďme si říct, kdy je použít. Jsou univerzálnější, než si myslíte.

Přidání tepla do plné směsi

Jedním z klasických použití nízkofrekvenčního ekvalizéru je přidání vřelosti celému mixu ve fázi masteringu. Jemné zesílení nízkých frekvencí může mixu dodat pocit plnosti, aniž byste to přehnali.

Obvykle začínám nastavením mezní frekvence na 100 až 150 Hz, abych dosáhl pěkného, širokého zesílení. Odtud zvýším frekvenci asi o 2 až 4 dB, aby mix působil hladce a zaobleně. Doporučuji udržovat sklon kolem 6 dB/oktávu, abyste dosáhli jemného přístupu.

Dávání většího množství hovězího masa do bubnu Kick Drum

Kopáky často žijí ve spodních tónech a někdy potřebují trochu víc zesílit, aby opravdu vynikly v mixu. Pokud hledáte průraznější a soustředěnější kopák, může zesílení nízkých tónů udělat zázraky a posunout hluboké basy dopředu.

Nastavte mezní frekvenci kolem 50 Hz až 80 Hz a zesilte ji přibližně o 3 až 5 dB. Použijte strmější sklon (např. 12 dB/oktávu), abyste kopáku dodali výraznější razanci a zároveň zabránili tomu, aby se zesílené nízké frekvence přelily do středů.

Vytvoření prostoru pro nástroje nižší třídy

Nízkofrekvenční nástroje, ať už jde o basovou kytaru nebo syntezátorovou basu, často potřebují v mixu vyhrazený prostor. Pokud se ve skladbě ztrácejí nebo soupeří s ostatními nízkofrekvenčními prvky, může jemné snížení nízkých frekvencí u jiných nástrojů středního rozsahu pomoci vytvořit prostor.

Nastavte mezní frekvenci kolem 80 Hz až 120 Hz a použijte mírné snížení o přibližně 2 až 3 dB na nástroje středního rozsahu, přičemž použijte mělký sklon přibližně 6 dB/oktávu.

Low-Shelf EQ vs. náklonový filtr

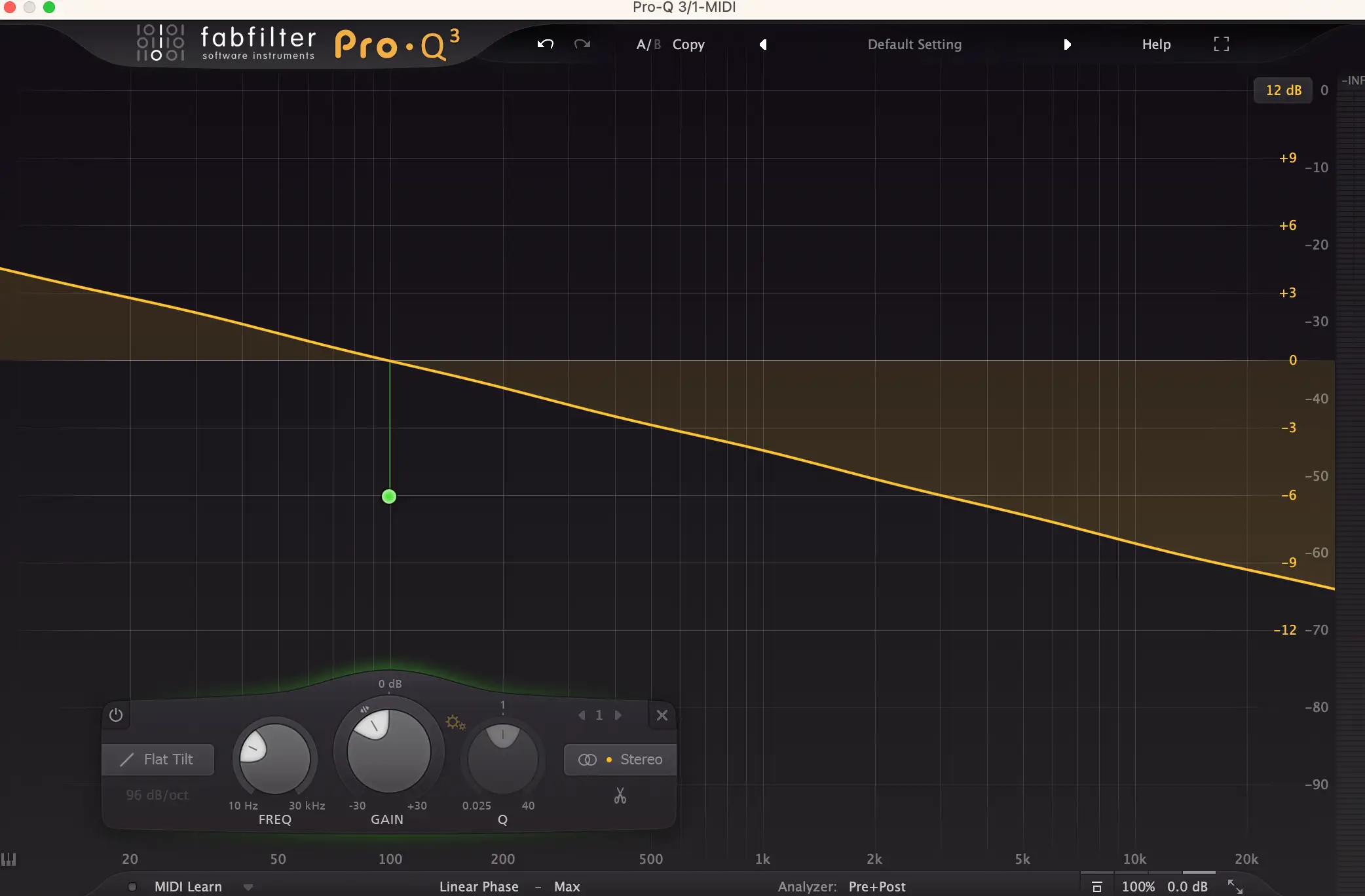

Nakloněné ekvalizéry lze použít velmi podobně jako nízkofrekvenční ekvalizéry, avšak namísto zesílení nebo snížení frekvencí nad nebo pod určitým bodem posouvají celou tonální rovnováhu stopy, která jimi prochází, a to úpravou nízkých i vysokých frekvencí najednou. Vzniká tak efekt "naklonění", kdy se basy a výšky buď zesilují, nebo snižují společně, čímž se vytváří celkově vyváženější zvuk.

Nakloněné ekvalizéry jsou obvykle širokopásmové (což znamená, že ovlivňují velký rozsah frekvencí) a fungují tak, že zvyšují nebo snižují nízké frekvence a naopak zvyšují nebo snižují vysoké frekvence. Pokud tedy zesílíte nízké frekvence, vysoké frekvence se o stejnou hodnotu sníží a naopak.

Je to jako naklonit celé frekvenční spektrum na jednu stranu.

Často sáhnu po naklápěcím ekvalizéru spíše než po regálovém filtru, pokud chci skladbě dodat více vřelosti posílením nízkých tónů a snížením vysokých, nebo ji zesvětlit posílením vysokých a snížením nízkých tónů. Je to skvělý nástroj pro tvarování celkového mixu, zejména když se snažíte najít správnou rovnováhu mezi plností nízkých tónů a čistotou vysokých.

Závěrečné myšlenky - Využití nízké úrovně EQ

Nízkopolohový ekvalizér se může zdát jako zdánlivě jednoduchý nástroj, ale při správném použití může v mixech znamenat velký rozdíl. Rád používám nízkopolohové filtry k přidání vřelosti, vyčištění spodních tónů a utváření celkové rovnováhy mixů společně s horními a dolními filtry.

Mohou být velmi hladké a muzikální, ale stejně tak přesné v závislosti na nastavení a použitém ekvalizéru.

Stejně jako u všech forem ekvalizace platí, že méně je často více, zejména u zesílení s nízkou úrovní. Příliš mnoho v tomto frekvenčním rozsahu s nízkopolohovým ekvalizérem může přebít váš mix. Pokud opravdu potřebuji velké zesílení nízkopolohového ekvalizéru, obvykle ho spojím s vysokofrekvenčním filtrem, abych nevyvolal spoustu neslyšitelného bahna.

Samozřejmě se vždy vyplatí experimentovat, pokud k tomu máte vhodný monitorovací systém. Koneckonců, každý mix je jiný a někdy jsou nejextrémnější úpravy tím, co udělá svou práci.
