디지털 오디오 효과와 장비 간의 연결은 DAW에서 자동으로 이루어집니다. 하지만 랙 컴프레서나 리버브 유닛 등 물리적 하드웨어를 사용하는 경우 각 장치를 케이블로 연결해야 합니다.
물론 수백 개의 장비가 있는 스튜디오를 상상해보면 다른 곳으로 신호를 보내고 싶을 때마다 라우팅을 변경하는 것은 많은 시간이 소요될 수 있습니다.
이것이 바로 패치베이를 개발한 이유입니다.
이러한 장치는 녹음 스튜디오와 라이브 사운드 설정에서 일반적으로 사용되며, 오디오 신호를 유연하고 효율적으로 라우팅하고 패치할 수 있도록 해줍니다.
물론 오디오 프로덕션이나 라이브 사운드 엔지니어링의 세계에 막 발을 들여놓았다면 패치베이의 외형만 보고도 막막할 수 있습니다. 좋은 점은 기본 사항을 파악하고 나면 이러한 도구가 오디오 툴킷에서 얼마나 유용한지 알게 될 것입니다.
이 가이드에서는 패치베이가 무엇인지, 패치베이를 사용해야 하는 이유, 패치베이를 설정하고 효과적으로 사용하는 방법에 대해 자세히 살펴봅니다.
패치베이란 무엇인가요?
패치베이는 라이브 또는 스튜디오 설정에서 모든 오디오 입력 및 출력을 위한 두뇌 또는 중앙 위치라고 생각하면 됩니다. 패치베이를 사용하면 케이블을 물리적으로 분리했다가 다시 연결할 필요 없이 신호 흐름을 쉽게 변경할 수 있습니다.
많은 수의 오디오 소스로 작업할 때 특히 유용하며, 녹음 스튜디오를 최대한 체계적이고 효율적으로 관리하고 싶을 때 유용합니다.
다양한 유형의 패치베이
하지만 모든 패치베이가 똑같이 만들어진 것은 아니며, 고유한 특성을 가진 여러 유형의 패치베이가 있습니다. 오디오 패치베이를 찾을 때 무엇을 기대할 수 있는지 살펴보세요:
- 아날로그 패치 베이 - 이 패치베이는 물리적 연결을 사용하여 오디오 신호를 라우팅합니다.
- 디지털 패치 베이 - 이 패치베이는 디지털 연결을 사용하여 오디오 신호를 라우팅하며, 디지털 오디오 워크스테이션과 함께 사용하는 경우가 많습니다.
- 하프노멀 패치베이 - 이 유형의 오디오 패치베이는 각 신호에 두 개의 잭을 사용하므로 신호를 쉽게 분할하고 다시 라우팅할 수 있습니다.
- 풀-노멀 패치베이 - 이 유형의 오디오 패치베이는 잭에 아무것도 연결되지 않은 경우 기본 신호 라우팅을 제공하지만 케이블을 패치하여 쉽게 재정의할 수 있습니다.
- 패치 베이를 통해 - 이 패치 베이는 내부 라우팅이나 정규화 없이 오디오 신호를 단순히 통과시킵니다.
- 전환 가능한 일반 패치 베이 - 이 패치 베이를 사용하면 필요에 따라 전체 일반 모드와 하프 일반 모드를 전환할 수 있습니다.
- TT 패치베이 - 이 유형의 패치베이는 더 작은 TT(작은 전화) 커넥터를 사용하므로 더 작은 공간에서 더 높은 밀도의 연결을 허용합니다.
패치베이를 사용하는 이유는 무엇인가요?
패치 베이가 프로 오디오 설정에 필수적인 두 가지 이유, 즉 유연성과 편의성이라는 두 가지 주요 이유가 있습니다.
케이블이 없다면 복잡한 오디오 시스템의 여러 구성 요소를 연결하는 것은 시간 소모적인 악몽이 될 것입니다. 게다가 인간은 실수하기 쉬운 존재이기 때문에 백여 개의 케이블 중 하나를 분리했다가 다시 연결하는 과정에서 문제가 발생할 수 있습니다.
패치 베이를 사용하면 패치 케이블로 신호를 신속하게 라우팅하거나, 처리 장비의 순서를 변경하거나, 유지보수 또는 문제 해결을 위해 장비를 일시적으로 분리할 수 있습니다.
스튜디오 설정을 계속 구축하다 보면 워크플로 간소화의 중요성을 깨닫게 되는데, 패치 베이는 이를 위한 중요한 요소입니다.
패치베이 연결 유형
패치 베이에는 입력과 출력의 두 가지 주요 연결 유형이 있습니다.
입력은 오디오 신호가 패치 베이로 들어오는 곳이고 출력은 오디오 신호가 패치 베이에서 나가는 곳입니다.

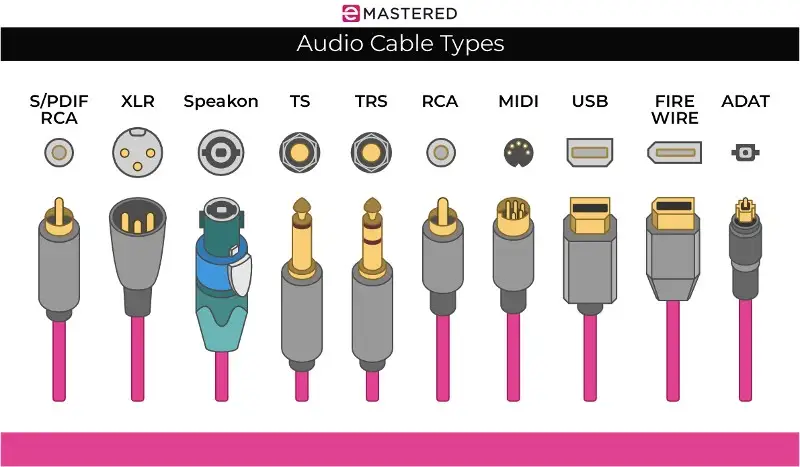

입력 및 출력에는 TRS, TS, XLR 등 다양한 연결 유형이 있습니다.
- TRS 연결: 팁, 링, 슬리브로 구성된 밸런스드 1/4" 연결입니다. TRS 연결은 아마도 가장 널리 사용되는 패치 베이 커넥터 중 하나일 것입니다.
- TS 연결: 팁과 슬리브만 있다는 점에서 TRS 케이블과 다른 언밸런스드 1/4" 연결입니다. 패치 베이에서 TS 연결을 사용할 수는 있지만 TRS와 같은 밸런스드 연결보다 노이즈와 간섭에 더 취약하다는 점에 유의하세요.
- XLR 연결: 마이크에 일반적으로 사용되는 밸런스드 연결입니다. 노이즈가 적은 오디오 전송과 매우 안전한 연결을 제공하기 때문에 전문가용 패치 베이의 뒷면에서 XLR 연결을 자주 볼 수 있습니다.
패치베이 설정 방법
이제 패치베이의 작동 방식에 대해 어느 정도 이해하셨을 것입니다. 이제 재미있는 부분인 설정 단계로 넘어가겠습니다!
처음에는 모든 선외기기를 라우팅하는 것이 어려울 수 있지만, 약간의 계획과 정리를 거치면 비교적 간단한 과정입니다.
다음은 개인 패치 베이 설정에 대한 일반적인 요약입니다.
애초에 패치 베이가 필요한 이유 파악하기
당연하게 들릴 수도 있지만, 그렇다고 해서 이 단계가 덜 중요한 것은 아닙니다!
어떤 종류의 장비를 연결할 것이며, 얼마나 많은 입력과 출력이 필요한가요?
마이크, 악기, 이펙트 유닛, 녹음 장비 등 패치베이와 함께 사용할 모든 장치 및 외부 장비의 목록을 작성하세요.
적합한 패치베이 선택
패치 베이 요구 사항을 더 잘 파악하고 나면 필요에 맞는 패치 베이를 선택할 수 있습니다. 이제 가장 먼저 집중해야 할 것은 특정 설정에 적합한 수의 입력 및 출력을 확보하는 것입니다.
패치베이는 다양한 크기로 제공됩니다. 일부는 몇 개의 입력과 출력만 있는 반면 다른 일부는 수백 개의 입력과 출력을 가지고 있습니다.
그런 다음 다음과 같은 몇 가지 다른 특성을 고려할 수 있습니다:
- 연결 유형: 앞서 말했듯이 패치베이에는 다양한 연결 유형이 제공되므로 가장 자주 사용할 연결 유형을 고려하세요.
- 밸런스 또는 언밸런스: 전문적인 환경에서 작업하는 경우 노이즈와 간섭을 최소화하기 위해 밸런스 연결을 사용하세요. 하지만 언밸런스 연결을 사용해야 한다면 임피던스를 전환할 수 있는 패치베이나 내장 변압기가 있어 신호의 균형을 맞출 수 있는 패치베이를 찾아보세요.
- 노멀 또는 하프 노멀: 앞서 말했듯이 노멀 패치베이는 케이블을 연결하지 않으면 자동으로 입력과 출력을 연결하는 반면, 하프 노멀 패치베이는 입력과 출력을 따로 또는 함께 사용할 수 있습니다. 이에 대해서는 잠시 후에 자세히 살펴보겠습니다.
버스 접지 옵션, 예산, 빌드 품질 등 고려해야 할 다른 사항도 분명히 있지만, 대부분 특정 요구 사항과 이미 보유하고 있는 장비에 따라 결정됩니다.
케이블 라우팅 계획
이제, 아직 아무것도 연결하지 마세요!
케이블 연결 계획을 세우는 데 시간을 할애하고 싶을 것입니다.
먼저 레코딩 인터페이스, 외부 장비 및 기타 장치를 포함하여 패치베이에 연결할 각 장비의 위치를 결정합니다.
다음으로 각 장비에서 패치베이로, 그리고 패치베이에서 녹음 장비 또는 믹서로의 신호 흐름을 매핑하세요. 여기서 중요한 것은 패치 케이블을 위한 가장 효율적인 라우팅 솔루션을 찾는 것입니다. 이를 위해서는 각 연결에 적합한 케이블 길이를 파악해야 합니다. 각 장비와 패치베이 사이의 거리를 고려하세요.
전문가 팁: 각 패치 케이블에 약간의 길이를 추가하여 유연하게 설정할 수 있도록 하는 것이 좋습니다.
장비 연결
이제 장비를 패치 베이에 연결할 차례입니다.
일반적인 패치베이는 후면에 두 줄의 연결 지점이 있습니다. 일반적인 접근 방식은 모든 오디오 소스와 패치베이 뒤쪽의 맨 윗줄을 영구적으로 연결하는 것입니다.
이후 오디오 인터페이스 채널 및 효과에 대한 모든 입력은 뒤쪽 맨 아래 줄에 영구적으로 연결할 수 있습니다.
모든 것을 함께 연결하려면 두 줄의 연결 지점이 있는 전면 패널로 이동해야 합니다.
패치베이의 후면 패널 맨 윗줄에 연결된 음원의 오디오 출력은 전면의 동일한 입력에 직접 연결됩니다. 따라서 케이블을 맨 윗줄에 연결하면 해당 음원의 연결이 연장됩니다.
오디오 인터페이스용 입력과 리버브 유닛과 같은 아웃보드 이펙트를 패치 베이의 후면 패널 맨 아래 줄에 연결합니다. 전면 패널의 맨 아래 줄에 신호를 삽입하면 자동으로 해당 입력으로 라우팅되어 녹음할 수 있습니다.
각 연결 테스트
패치 베이 구성이 설정되면 연결된 모든 장비를 테스트하여 제대로 작동하는지 확인해야 합니다.
이러한 테스트 중에는 윙윙거리는 소리나 잡음이 들리지 않는지 확인하고, 필요에 따라 케이블이나 스튜디오 장비를 조정하여 간섭을 최소화하세요.
모든 항목에 신중하게 레이블 지정
모든 것이 정상적으로 들리면 각 케이블에 연결된 입력 또는 출력의 이름을 라벨로 붙입니다.
입력, 출력 및 패치 케이블에 라벨을 붙이면 나중에 발생할 수 있는 문제를 더 쉽게 해결하고 설정을 변경하기가 쉬워지므로 라벨을 붙이는 것은 매우 중요합니다.
패치베이 사용 방법
패치베이를 사용할 때 주의해야 할 주요 사항 중 하나는 연결 유형입니다. 모든 것을 연결할 때 무엇을 기대할 수 있는지 더 잘 알 수 있도록 조금 더 자세히 살펴보겠습니다.
전체 일반 패치 베이

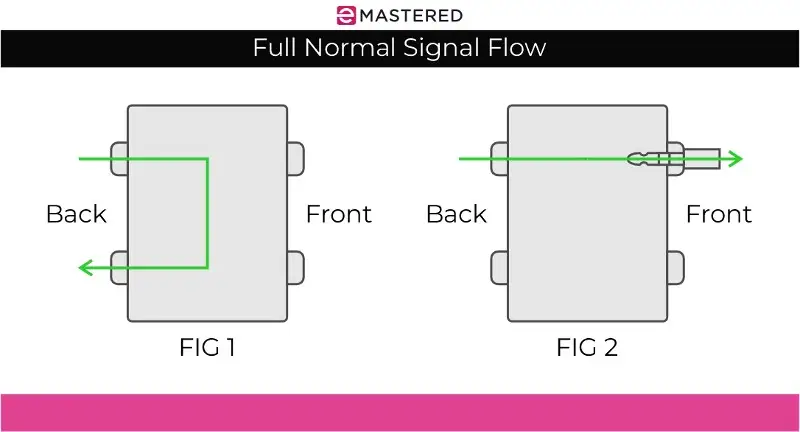

일반 패치 베이에서는 패치 케이블이 없어도 신호가 맨 위 줄에서 맨 아래 줄로 흐릅니다. 음원은 입력에 자동으로 연결되고 출력은 선택한 대상에 자동으로 연결됩니다.
완전한 일반 연결을 사용하는 가장 좋은 예는 마이크를 프리앰프에 연결하는 것입니다.
마이크를 패치 베이의 맨 위 줄에 연결하고 프리앰프를 맨 아래 줄에 연결할 수 있습니다.
일반 연결의 장점은 패치 케이블 없이도 패치베이가 마이크, 키보드, 신디사이저 등 신호를 자동으로 라우팅한다는 점입니다.
하프 노멀 패치 베이

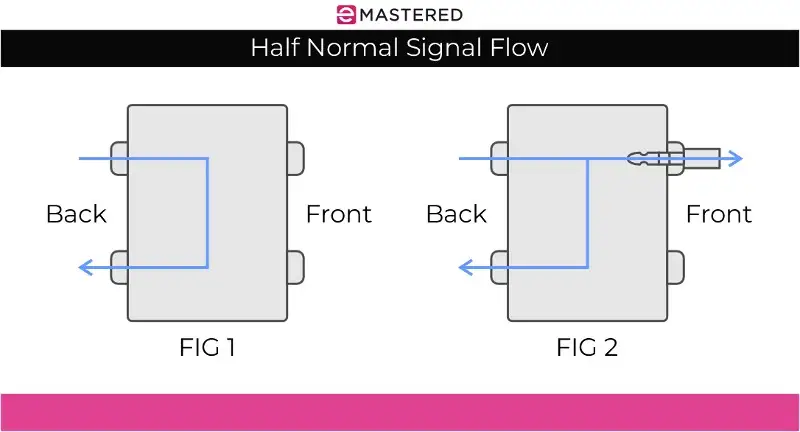

반 정상 연결은 전면에 패치 케이블을 삽입하지 않은 경우 정상 연결과 유사합니다. 그러나 패치 케이블이 맨 아래 줄에 삽입되어 있으면 연결이 중단되거나 끊어집니다.
여기서 장점은 상단에서 다른 곳으로 신호를 패치하여 제3의 목적지로 신호를 라우팅할 수 있다는 것입니다.
엔지니어는 병렬 처리, 멀티트랙 레코딩 또는 이펙트 유닛을 믹스에 실행할 때, 특히 원하는 대로 신호 흐름을 우회할 수 있는 기능을 원할 때 반일반 패치 베이를 사용하는 경우가 많습니다.
비일반 패치 베이

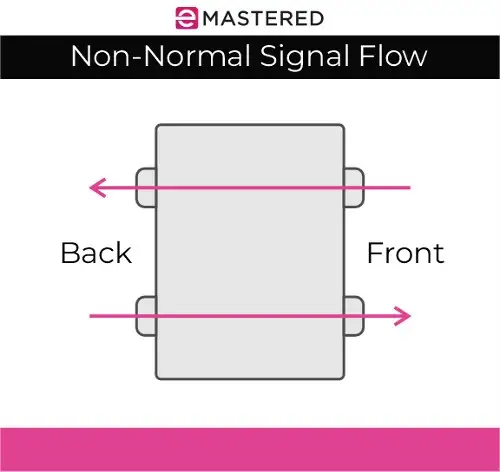

"스루" 연결이라고도 하는 비일반 연결은 패치 베이의 상단과 하단 열 사이에 자동 연결이 제공되지 않으므로 패치 케이블을 사용하여 상단 열에서 하단까지 신호를 수동으로 패치해야 합니다.
기타를 페달보드에 연결할 경우 기타를 패치 베이의 맨 윗줄에 연결하고 페달보드의 입력은 맨 아래에 연결하면 됩니다. 이제 다른 페달을 페달보드의 다른 입력에 연결하고 싶을 때는 일반 연결이 아닌 연결을 사용하여 신호를 수동으로 라우팅할 수 있습니다.
믹서를 녹음 인터페이스에 연결하려는 경우에도 마찬가지입니다. 예를 들어, 인터페이스의 다른 입력에 다른 믹서 채널을 보내려면 일반 연결이 아닌 연결을 사용하여 각 채널을 원하는 입력으로 수동으로 라우팅할 수 있습니다.
최종 생각
지속적으로 라우팅을 변경하거나 장비를 다시 연결해야 한다면 스튜디오를 보다 실용적이고 유연하게 구성할 수 있는 패치 베이에 투자할 때가 된 것일 수 있습니다.
패치 중심의 새로운 설정으로 워크플로우의 효율성을 높여 창의력을 발휘할 수도 있습니다.
